測量點

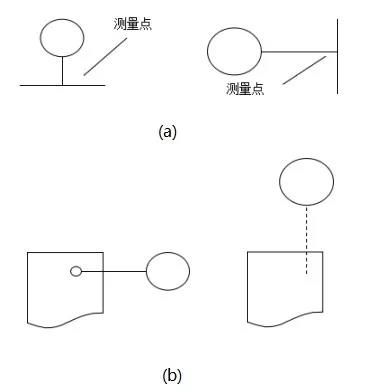

測量點（包括檢出元件）是由過程設備或管道符号引到儀表圓圈的連接引線的起點，一般無特定的圖形符号，如圖1-2-1(a)所示。
圖1-2-1 測量點
若測量點位于設備中，當有必要标出測量點在過程設備中的位置時，可在引線的起點加一個直徑爲2 mm的小圓符号或加虛線，如圖1-2-1（b）所示。必要時，檢出元件或檢出儀表可以用表1-2-2所列的圖形符号表示。
02
連接線圖形符号
儀表圓圈與過程測量點的連接引線。通用的儀表信号線和能源線的符号是細實線。當有必要标注能源類别時，可采用相應的縮寫标注在能源線符号之上。例如AS-014爲0.14MPa的空氣源，ES-24DC爲24V的直流電源。
當通用的儀表信号線爲細實線可能造成混淆時，通用信号線符号可在細實線上加斜短劃線（斜短劃線與細實線成45度角）。

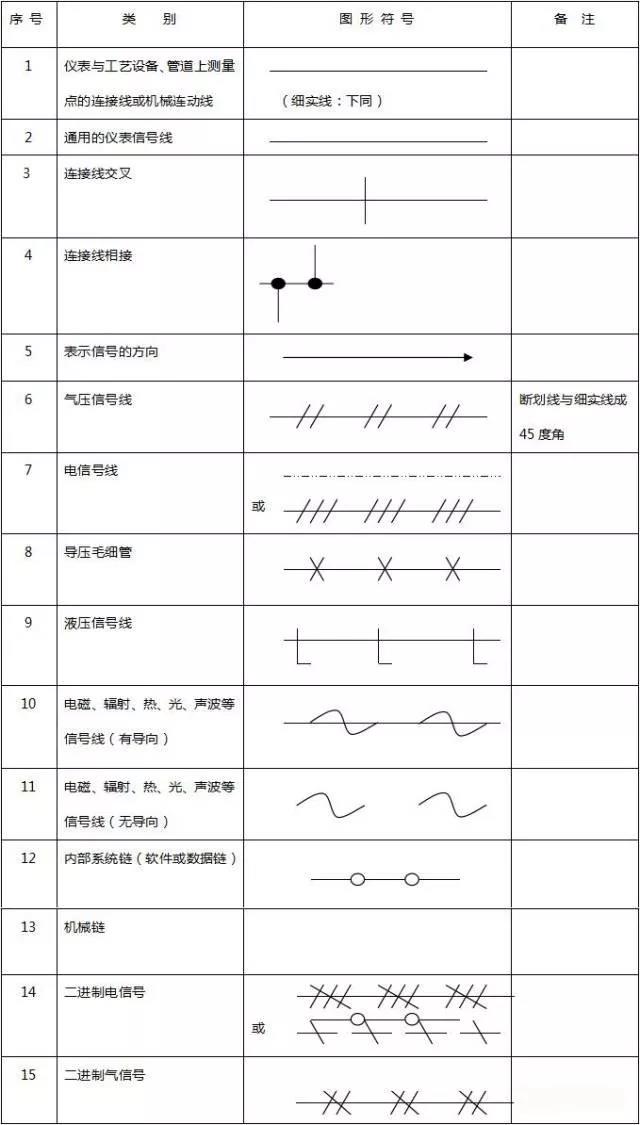

儀表連接圖形符号見表1-2-1。
03
儀表圖形符号

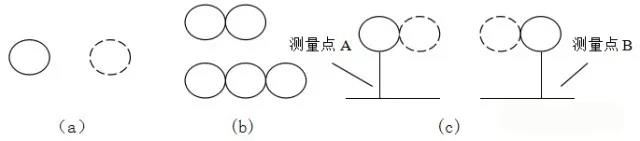

儀表圖形符号是直徑爲12mm（或10mm）的細實線圓圈。儀表位号用字母或阿拉伯數字較多，圓圈内不能容納時，可以斷開。如圖1-2-2（a）。處理兩個或多個變量，或處理一個變量但有多個功能的複式儀表，可用相切的儀表圓圈表示，如圖1-2-2（b）所示。當兩個測量點引到一台複式儀表上而兩個測量點在圖紙上距離較遠或不在同一圖紙上，則分别用兩個相切的實線圓圈和虛線圓圈表示，見圖1-2-2（c）所示。
圖1-2-2 儀表圖形符号

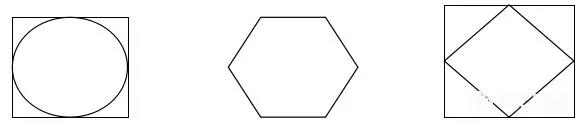

分散控制系統（又稱集散控制系統）儀表圖形符号是直徑爲12mm（或10mm）的細實線圓圈，外加與圓圈相切細實線方框，如圖1-2-3（a）所示。作爲分散控制系統的計算機功能圖形符号，是對角線長爲12mm（或10mm）的細實線六邊形，如圖1-2-3（b）所示。分散控制系統内部連接的可編程邏輯控制器功能圖形符号如圖1-2-3（c）所示，外四邊形邊長爲12mm（或10mm）。其他儀表或功能圖形符号見表1-2-2。
圖1-2-3 分散控制系統儀表圖形符号

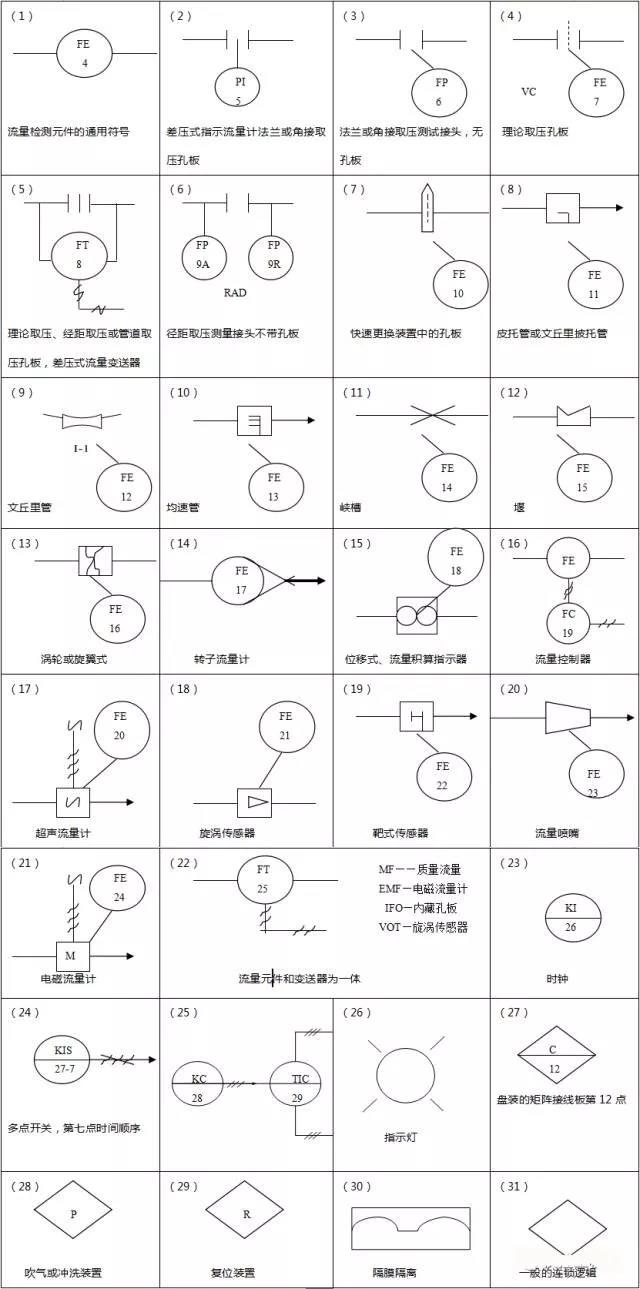

表1-2-2 儀表功能圖形符号
注：圖形符号的尺寸根據使用者的需要可以改變，推薦應用表中的實際尺寸。
04
表示儀表安裝位置圖形符号

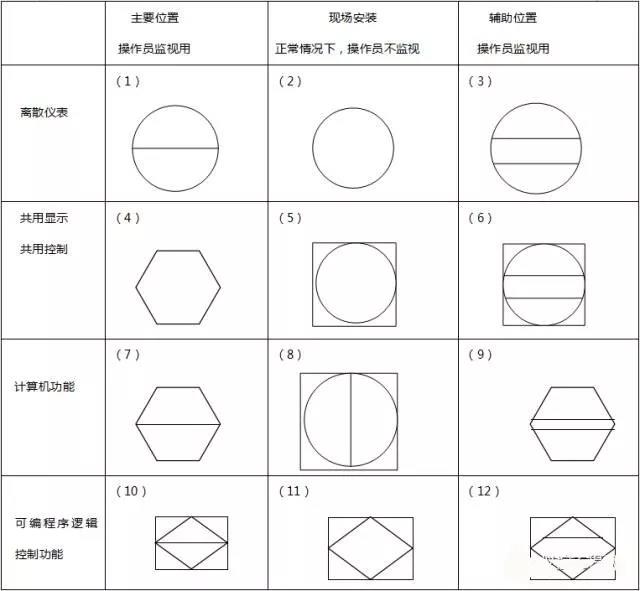

表示儀表安裝位置的圖形符号見表1-2-3所示。
表1-2-3 表示儀表安裝位置的圖形符号
在需要時，儀表盤号或操作員号。
05
控制閥體圖形符号，風門圖形符号

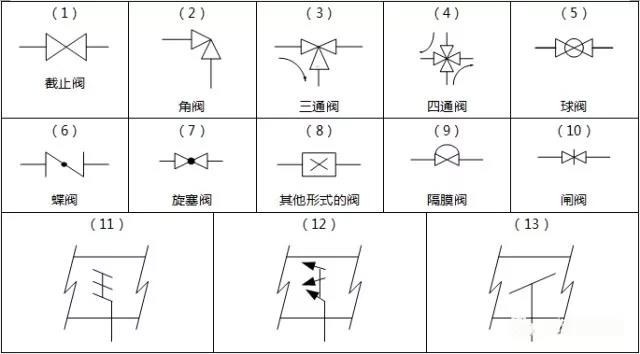

控制閥體圖形符号、風門圖形符号見下表1-2-4所示。
表1-2-4 控制閥體圖形符号、風門圖形符号
06
執行機構圖形符号

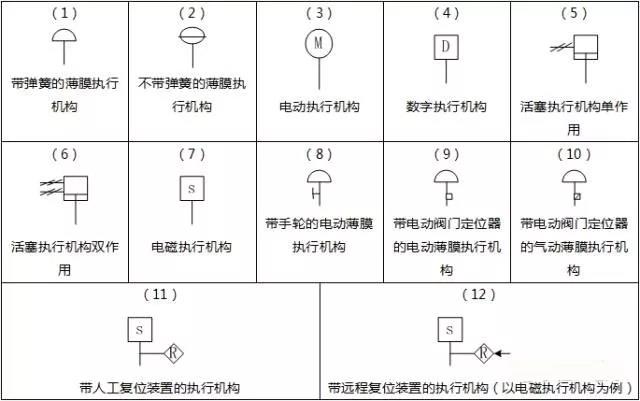

執行機構圖形符号見表1-2-5所示。
表1-2-5執行機構圖形符号
07
執行機構能源中斷時控制位置圖形符号

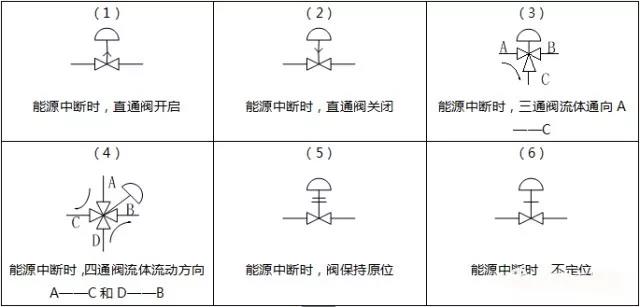

執行機構能源中斷時，控制閥位置的圖形符号，以帶彈簧的薄膜執行機構控制閥爲例，見表1-2-6所示。
表1-2-6執行機構能源中斷是控制位置的圖形符号
注：上述圖形符号中，若不用箭頭、橫線表示，也可以在控制閥體下部标注下列縮寫：
FO——能源中斷時，開啓； FC——能源中斷時，關閉；
FL——能源中斷時，保持原位； FI——能源中斷時，任意位置。
08
配管管線圖例符号
配管管線圖例符号見表1-2-7所示。
表1-2-7配管管線圖例符号
